1項目概述

振發新能源國能民勤紅沙崗50MW光伏電站位于甘肅省武威市民勤縣,，電站東南距離民勤縣約67.5公里，北距紅沙崗鎮約2.5公里,，西側緊靠212省道,。進站道路由站址2012省道向東引接，長約200m,。

該光伏電站總發電容量50MWp,，接入系統電壓等級35千伏，采用平板固定式組件陣列,，共安裝235瓦多晶硅電池板212784塊,，安裝逆變器、35千伏升壓變壓器,，及相配套的繼電保護,、自動裝置、光功率預測,、通信,、計量、計算機監控等設備,。電站設計年發電量7747.4萬千瓦時,。該光伏電站選用新風光電子科技股份有限公司生產的FGSVG-C12.0/35高壓動態無功補償裝置，對電站電網質量進行改善,。
2 新風光FGSVG-C12.0/35高壓動態無功補償

以下對新風光FGSVG-C12.0/35高壓動態無功補償裝置做一些介紹,。
2.1 新風光FGSVG-C12.0/35技術指標

民勤紅沙崗50MW光伏電站無功補償裝置FGSVG-C12.0/35總?cè)萘繛?2 Mvar，可以動態輸出12 Mvar的感性或容性無功,，通過對35kV目標側的無功檢測,，動態補償系統無功，諧波治理,，達到對電壓和功率因數的控制,。

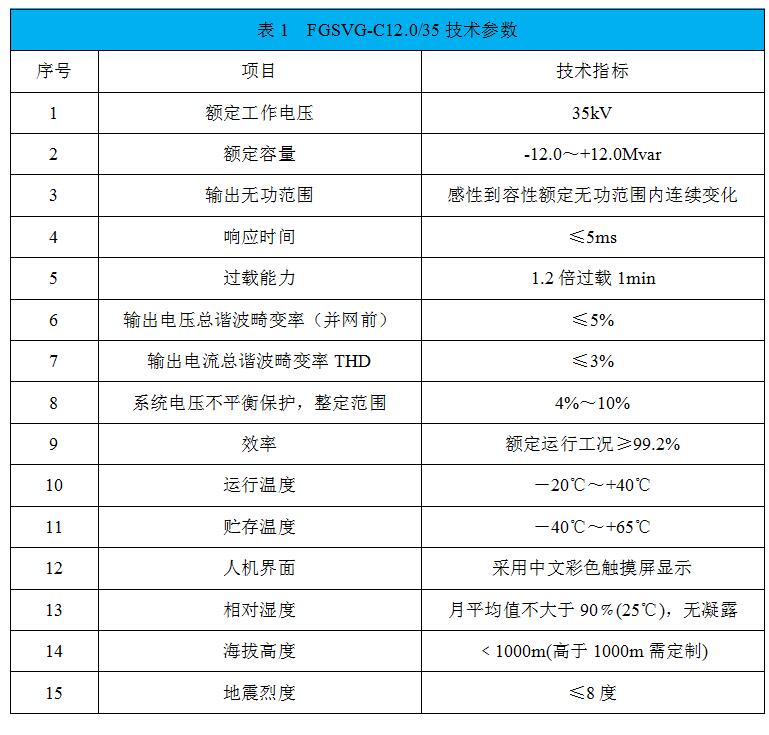

新風光FGSVG-C12.0/35技術指標如表1所示,。

2.2 新風光FGSVG-C12.0/35高壓動態無功補償裝置的特點

FGSVG以高可靠性、易操作,、高性能為設計目標，滿足用戶對提高輸配電電網的功率因數,、治理諧波,、補償負序電流的迫切需要，具有以下特點：
（1）模塊化設計,，安裝,、調試、設定方便,。
（2）動態響應速度快,，響應時間≤5ms。
（3）在補償容量足夠的前提下,，輸出電流諧波(THD)≤3%.
（4）多種運行模式極大的滿足用戶需求,，運行模式有：恒裝置無功功率模式、恒考核點無功功率模式,、恒考核點功率因數模式,、恒考核點電壓模式、恒考核點無功功率模式2,目標值可實時更改,。
（5）實時跟蹤負荷變化,，動態連續平滑補償無功功率，提高系統的功率因數,，實時治理諧波,，補償負序電流，提高電網供電質量,。
（6）抑制電壓閃變,，改善電壓質量，穩定系統電壓,。
（7）FGSVG電路參數精心設計,，發熱量小，效率高,，運行成本低,。
（8）設備結構緊湊，占地面積小,。
（9）主電路采用IGBT組成的H橋功率單元串聯結構,，每組由多個相同的功率單元組成，整機輸出由PWM波形疊加而成的階梯波,，逼近正弦,，經輸出電抗器濾波后正弦度好,。
（10）FGSVG采用冗余性設計和模塊化設計，滿足系統高可靠性的要求,。
（11）功率電路模塊化設計,，維護簡單，互換性好,。
（12）保護功能齊全,，具有過壓、欠壓,、過流,、光纖通訊故障、單元過熱,、不均壓等保護,，并能實現故障瞬間的波形錄制，便于確定故障點,，易維護,，運行可靠性高。
（13）人機界面友好顯示,，對外通訊提供了RS485,、以太網等接口，采用標準MODBUS通訊協議,。除具有實時數字量及模擬量的顯示,、運行歷史事件記錄、歷史曲線記錄查詢,、單元狀態監控,、系統信息查詢、歷史故障查詢等功能外,，還具有送電后系統自檢,、一鍵開停機、分時控制,、示波器（AD通道強制錄波）,、故障瞬間電壓/電流波形記錄等特色功能。
（14）FGSVG設計包含與FC配合使用的接口,，實現定補和動補的有效結合,，為用戶提供更經濟、更靈活的方案,。
（15）投切時無暫態沖擊,，無合閘涌流，無電弧重燃,，無需放電即可再投,。
（16）與系統連接時,，不需要考慮交流系統相序，連接方便,。
（17）可并聯安裝,，極易擴展容量。并機運行使用光纖通訊,，通訊速度快,，能夠完好的滿足實時補償?shù)囊蟆?br/>2.3系統結構

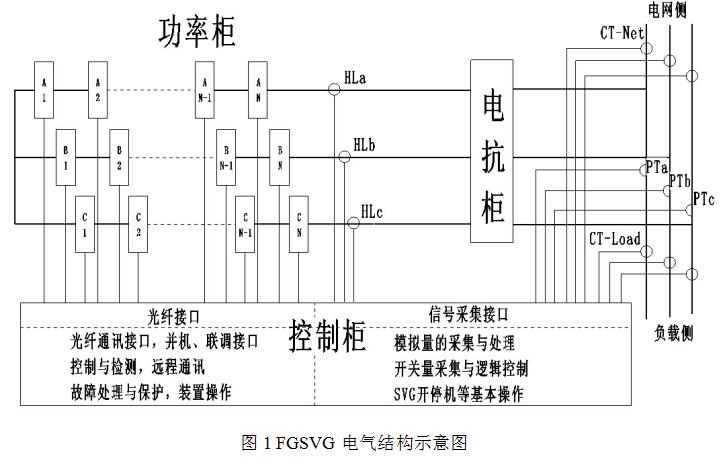

FGSVG系列產品的主電路采用鏈?zhǔn)酵負浣Y(jié)構，模塊化的結構設計,，采用星型連接，每相20功率單元串聯,，星型接法的結構示意圖如圖1所示,。

控制柜與功率柜信號通過光纖進行隔離控制，實現了高低壓的可靠隔離,。FGSVG系列產品系統對結構上做出了極大的改進處理,，使維護更方便?？刂乒襁M(jìn)行了嚴格的抗干擾處理,，保障控制系統不受高壓主回路的影響。功率單元的改善使得功率柜占地面積更小,，極大節省了用戶設備空間,，減少了投資。

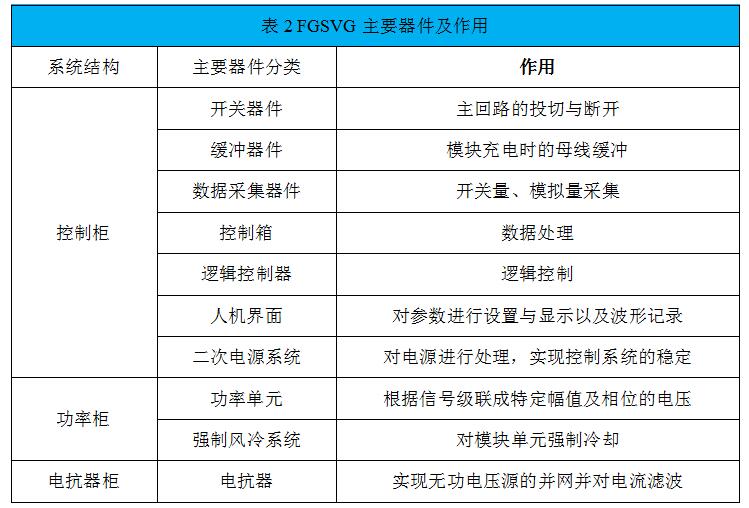

FGSVG系列產品主要分為三部分：控制柜,、功率柜,、電抗器柜。其中功率柜實現了統一設計,，方便產品的擴展及穩定性,。各電壓等級的裝置由控制柜、功率柜及電抗器柜（或空心電抗）組成,。各柜體中主要器件及作用如表2所示,。

 2.3.1  控制柜

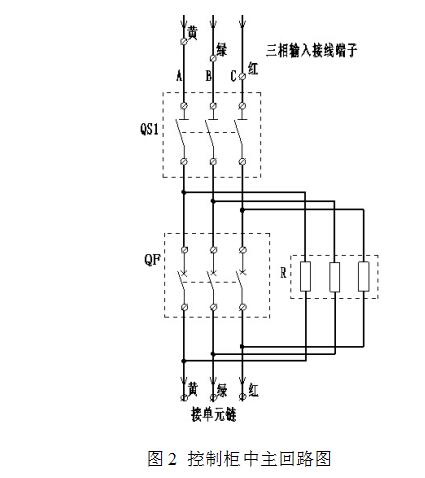

主回路部分由隔離開關QS1，斷路器QF,，緩沖電阻R及狀態檢測器件等多個部分組成,，如圖2所示。

公司自主研發的主控箱系標準機箱,，通過了GB/T17626系列國標要求的嚴格EMC（電磁兼容性）認證,，又通過溫度沖擊及振動試驗的處理，具有極高的可靠性,。
主控箱中控制核心由高速32位數字信號處理器DSP,、大規?？删幊踢壿嬈骷﨏PLD/FPGA協同運算來實現。精心設計的算法可以保證FGSVG達到較優的運行性能,?？刂破鞑捎么笠?guī)模集成電路和表面焊接技術，使系統具有極高的可靠性,。采用國際知名品牌西門子PLC,，增強了系統的靈活性。

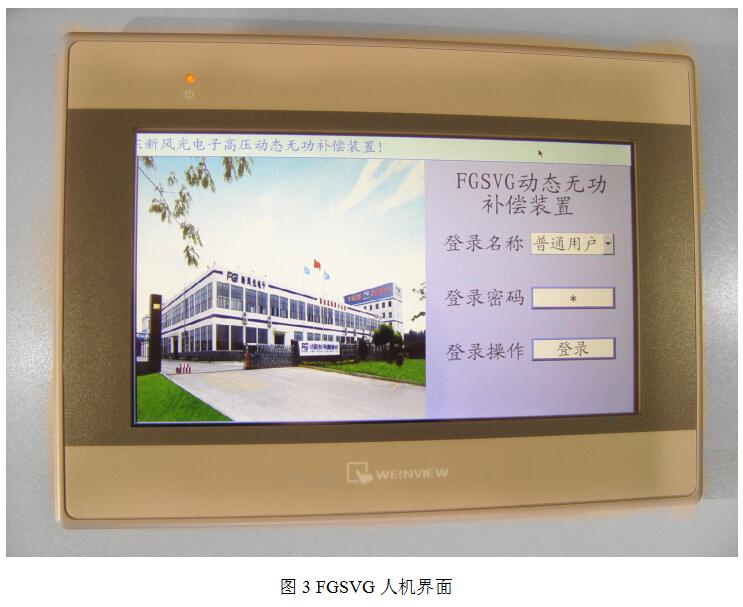

人性化操作界面如圖3所示,，柜門上安放緊急停止按鈕,，方便用戶在緊急情況下操作。選用知名品牌威綸通HMI,，采用世界先進的儀器設備,，運用標準化作業程序執行管制，與國際標準同步,，保證了其金牌品質,。

2.3.2  功率柜

功率柜主要由功率單元組成，構成了FGSVG無功補償?shù)闹黧w,。功率單元分三相安裝,，每相單元20個，單元輸出波形疊加成整機輸出波形,。每個功率單元都承受全部的輸出電流,、1/20的相電壓、1/60的輸出功率,。單元模塊工作時會產生部分熱量,，由柜頂或后柜門設計的風機強制散熱。

直流電容精心選用知名品牌的薄膜電容,，采用金屬化聚丙烯薄膜（德國創始普PHD型耐高溫聚丙烯基膜）,，為產品可靠性提供了有力保障。

每個功率單元均具有完善的保護功能（過流,、過壓,、過溫、驅動觸發異常,、通訊異常等）,，控制器與功率單元之間采用光纖通訊技術，低壓部分和高壓部分完全可靠隔離,，系統具有極高的安全性,，同時具有很好的抗電磁干擾性能。

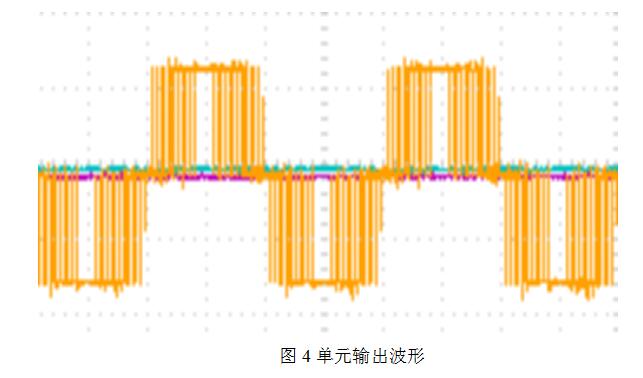

功率單元結構上完全一致,，模塊化的結構設計,，使得功率單元可以任意互換,，單元的外部接口只有兩個或四個輸出端子及兩個光纖插口，這使得維護和檢修更簡單,。每個單元通過IGBT逆變橋?qū)崿F(xiàn)正弦PWM控制,，可得到如圖4所示的單元輸出波形。

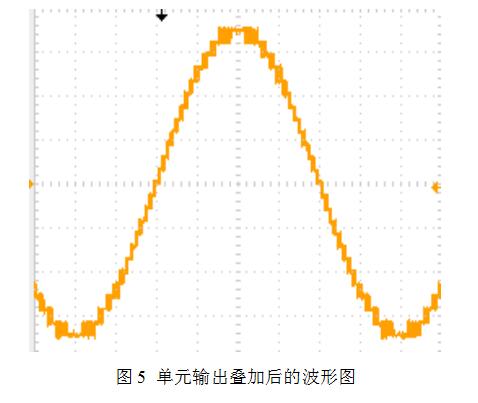

單元鏈接后三相之間進行星型連接并通過電抗接入電網,，通過對每個單元的PWM波形的疊加,，可得到逼近正弦的階梯PWM波形，如圖5所示為星型連接的單相波形,。

FGSVG系列產品采用了先進的數字化標準載波移相技術,，它的特點是單元輸出的基波相疊加、諧波彼此相抵消,，串聯后又經過輸出電抗器濾波,，總輸出波形正弦度好，dv/dt小,，諧波成分含量小，可減少對電纜的絕緣損壞,，在輸出側無需再增加輸出濾波器,。
2.3.3  電抗器柜

FGSVG系列產品通過電抗器L接入電網，電流波形正弦度更好,。電抗器平波的同時,，也抑制了SVG的諧波使其輸出的電流諧波符合國家標準。電抗器柜的單獨設計利于用戶對空間的更高使用率,，極大程度的緩解了空間對該設備的使用限制,，一定程度上減少了用戶對設備間的投資，節省了開支,。
2.4  FGSVG運行方式

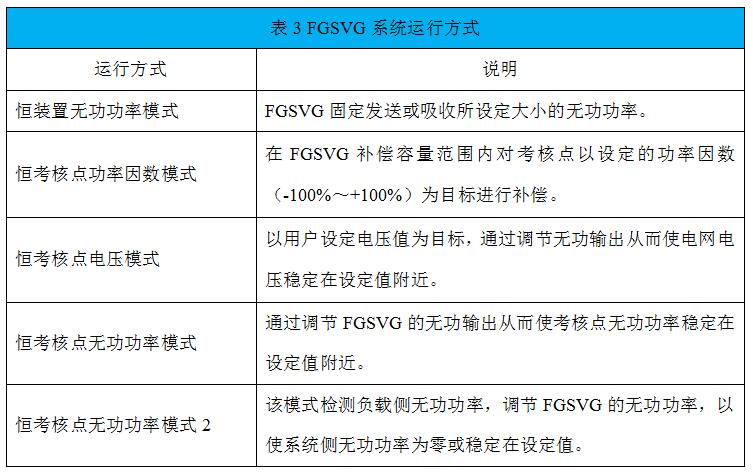

運行方式包含了五種：恒裝置無功功率模式,、恒考核點無功功率模式、恒考核點功率因數模式,、恒考核點電壓模式,、恒考核點無功功率模式2。由下拉框選定,，并于右側設定目標值,，目標值可隨時更改，更改后可根據檢測值檢查補償效果,。如表3所示,，對“運行方式”進行了詳細說明。

為與上位機建立通訊,，本裝置采用標準的MODBUS_RTU通信協議及CDT-91循環規約,。FGSVG并聯運行,，依托成熟的通訊模式使用光纖通訊，保證并聯運行裝置的安全,、可靠運行,，提升從機的跟蹤速度，實現大容量FGSVG的并網要求,。

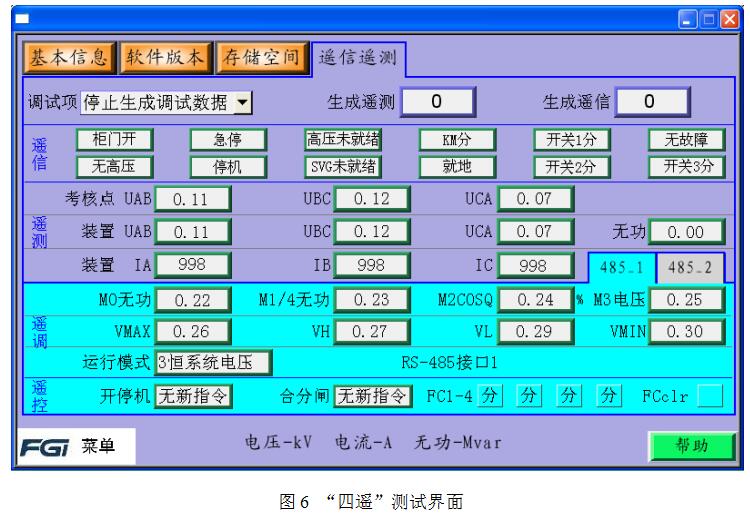

柜門人機界面還提供了裝置未上高壓時,，通訊信息的遙信遙測驗證功能，方便現場調試人員對通信數據通道及數據進行測試（如圖6所示）,。

“調試項選擇”中依次選擇要調試的內容,，由數據輸入框設定數值，若地址對應則上位機顯示相應數據/狀態或FGSVG接受控制信號,。如圖6中選擇遙信量,，則設置遙信調試數據的值對遙信量進行變化，界面中間“遙信欄”顯示目前設定的狀態,，若通訊正常且上位機地址正確則正確顯示該狀態,，說明調試成功。其它項做類似調試,。
3現場應用情況

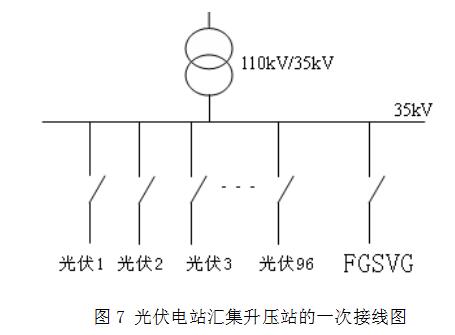

民勤紅沙崗50MW光伏電站匯集升壓站的一次接線如圖7所示,。

光伏電站政策電價每年都在遞減，現場50兆瓦光伏電站在2013年年底建成,，并在2013年12月29日開始啟動投運并網,，先后進行了110千伏線路充電、110千伏刀閘斷路器等開關合斷測試,、主變充電測試,、35千伏側各光伏支路充電測試、FGSVG并網投入運行測試等等,。

FGSVG通過安裝在110kV側的PT,、CT裝置，檢測并網點的電壓,、電流,，可以實現恒裝置無功功率控制、恒考點電壓控制,、恒考核點無功功率控制以及恒考核點功率因數控制,。根據調度要求，現場采用恒考核點功率因數控制模式,。FGSVG一次并網投運正常,，光伏電站經過24小時的試運行之后，電站歸調，轉入正式運行,，完成了元旦前并網投運的目標,。滿足了光伏電站對于無功補償裝置的要求，也順利經過了驗收,。

民勤紅沙崗50MW光伏電站投入SVG 之后功率因數一直穩定在0.98~0.99 之間,，既滿足了盡量多發電的要求，又滿足了電力系統對功率因數的要求,。

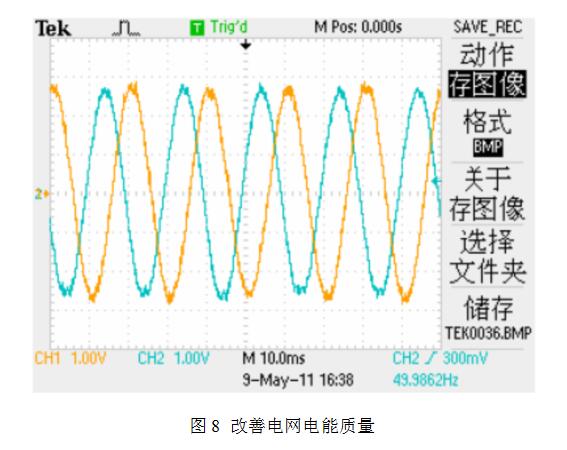

SVG 對諧波具有濾除功能,，現場投入SVG 之后電網接入點電流諧波含量維持2%以下，SVG 與普通的無功補償裝置相比具有極快的響應速度,，F(xiàn)GSVG 響應速度小于5ms,，對于電網電壓的跌落和閃變具有一定抑制作用并網波形（如圖8所示）：

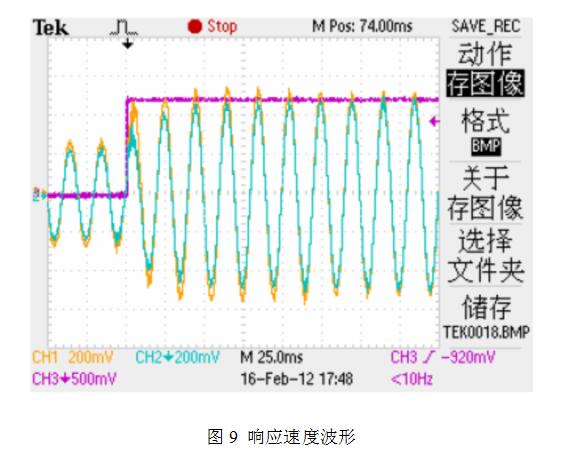

響應速度波形（如圖9所示）：

4結論

經過兩年多來的運行表明，F(xiàn)GSVG無功補償裝置在民勤紅沙崗光伏電站工作穩定可靠,，自動化程度高,，改善了電網質量，達到了預期效果,，該項工程得到甘肅電網公司的高度認可,。與現有的其他無功補償設備相比，優越性非常明顯,，在光伏電站上具有很好地推廣應用價值,。
