1引言

大同煤礦集團有限責任公司（同煤集團），是中華人民共和國第三大煤礦國有企業,，公司總部位于中國煤炭重地山西省大同市,，擁有煤田面積6157平方公里，總儲量892億噸,。焦家寨井田位于山西寧武煤田東北部,，地處山西省原平市境內，軒崗礦區南西,，始建于1958年7月,，礦井核定生產能力為150萬t/a。礦井通風方式為混合式,。開拓方式為單水平開拓,，通風方法為機械抽出式，主立井,、副立井進風,，1#斜井和2#斜井回風。

1#斜井風機通風機房安設兩臺型號為FBDZ-10№28的軸流式通風機，電機額定功率為2×450kW,，一臺運行,，一臺備用。2#斜井風機通風機房通風機原來使用2臺對旋風機,，采用一用一備,，電機功率為450kW，轉速740r／min,，電壓為6000V,，原風機為八十年代中期安裝使用，磨損嚴重,，漏風嚴重,，維護量大，影響了煤礦通風安全,。為了實現礦用通風機經濟運行,，焦家寨煤礦領導在2013年煤礦技改項目中，采用2臺FBCDZ№34的軸流式通風機更換2#斜井原有通風設備,。兩臺風機采取一臺運行,，一臺備用。
風機銘牌參數為：
風機型號：FBCDZ№34
風量：160～320m3/s
風壓：4750～1700Pa
功率：2×800kW
風機轉速：595r/min
電機型號：YBF710M1-10
額定電壓：6000V
額定電流：100A
轉速：595r/min

2#斜井風機服務于521采區,，風機負壓3610Pa,，風量8425 m3/min 。通風系統阻力為3065Pa,。風機（521區）主測路線通風系統風阻為0.1957 N·S2/M8,。礦井綜合等積孔為5.13m2。該礦通風難易程度屬于容易,。通風系統自然風壓hn2#為48.0Pa,。
2 礦用通風機風機變頻調速節能研究

礦井通風設計過程中，有些時候很難計算管網的阻力,，通?？偸前严到y(tǒng)的最大風量和風壓裕度作為選型的依據，但風機的型號和系列是有限的,，往往選取不到合適的風機型號時就往上靠,，一般裕度大于20%～30%。因此這些風機運行時,，首先調節風機風葉到合適角度,，如果風機風量不滿足礦井通風要求，再調節風門或風道擋板的開度來滿足生產工藝對風量的要求,。風機機械特性為平方轉矩特性,，風機運行時,，靠調節風門或者風道擋板的開度來調節風機風量的方法，稱為節流調節,。在節流調節過程中,，風機固有特性不變，僅僅靠關小風門或擋板的開度,，人為地增加管路的阻力,，由此增大管路系統的損失，不利于風機的節能運行,。采用變頻調速控制裝置,，通過改變風機的轉速，從而改變風機風量以適應生產工藝的需要,。風機以調速控制方式運行能耗較省,，綜合效益較高。交流電機的調速方式有多種,，變頻調速是較佳調速方案,，它可以實現風機的無級調速,，并可方便地組成閉環控制系統,，實現恒壓或恒流量的控制。
3風光牌JD-BP37-1000F 高壓變頻器技術參數

山東新風光電子公司是國家高新技術企業,，高壓變頻器以高速DSP為控制核心,，采用無速度矢量控制技術、功率單元串聯多電平技術,，屬高-高電壓源型變頻器,，其諧波指標遠小于IEEE519-1992的諧波標準，輸入功率因數高,，輸出波形質量好,，不必采用輸入諧波濾波器、功率因數補償裝置和輸出濾波器,；不存在諧波引起的電機附加發熱和轉矩脈動,、噪音、輸出dv/dt,、共模電壓等問題,，可以使用普通的異步電機。

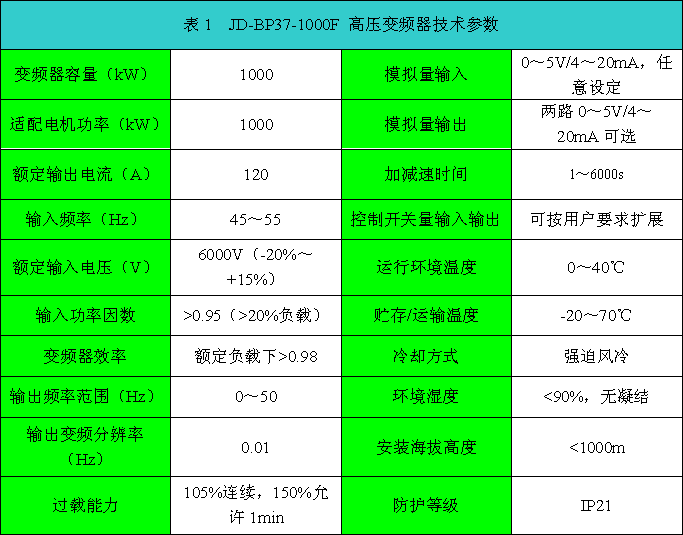

JD-BP37-1000F 高壓變頻器技術參數如表1所示,。

4改造主回路控制方案

風光高壓變頻調速系統由一次回路進線柜（旁路柜）,、變壓器柜、變頻單元柜和操作控制柜組成,。旁路柜在變頻器維護過程中或變頻器出現故障時,，將電機投入到工頻電網運行,，保證生產不受影響。變頻運行時,，變頻器為電機提供全面的保護,。高壓變頻器旁路柜一次回路如圖1所示。

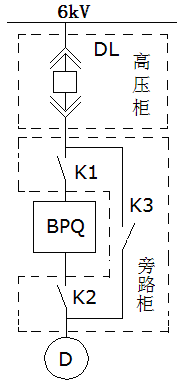

圖1 旁路柜一次回路圖

DL：用戶高壓斷路器
K1,、K2,、K3：高壓變頻器內置高壓隔離開關
BPQ：JD-BP37-1000F高壓變頻器
D：800kW/6kV異步電動機

圖1手動旁路柜中，共有3個高壓隔離開關,，為了確保不向變頻器輸出端反送電,，K2與K3采用電磁互鎖操動機構，實現電磁互鎖,。當K1,、K2閉合，K3斷開時,，電機變頻運行,；當K1、K2斷開,，K3閉合時,，電機工頻運行，此時變頻器從高壓中隔離出來,，便于檢修,、維護和調試。

旁路柜必須與上級高壓斷路器DL連鎖,， DL合閘時,，絕對不允許操作旁路隔離開關與變頻輸出隔離開關，以防止出現拉弧現象,，確保操作人員和設備的安全?，F(xiàn)場高壓變頻器運行如圖2所示。2#斜井主扇風機監測系統如圖3所示,。

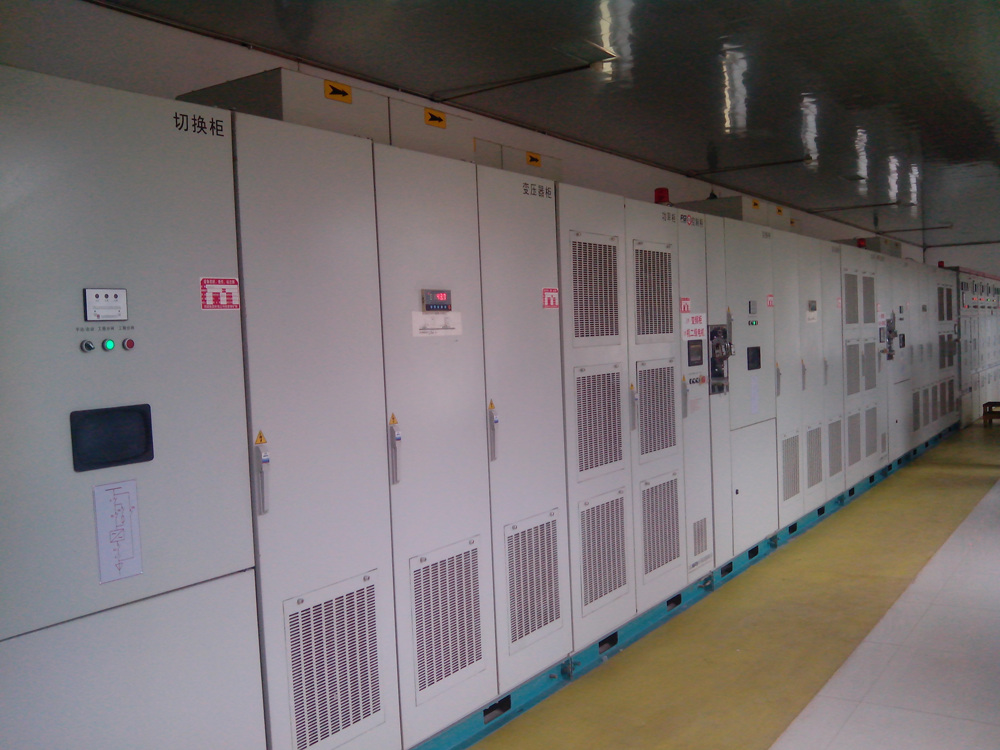

圖2 高壓變頻器運行照片

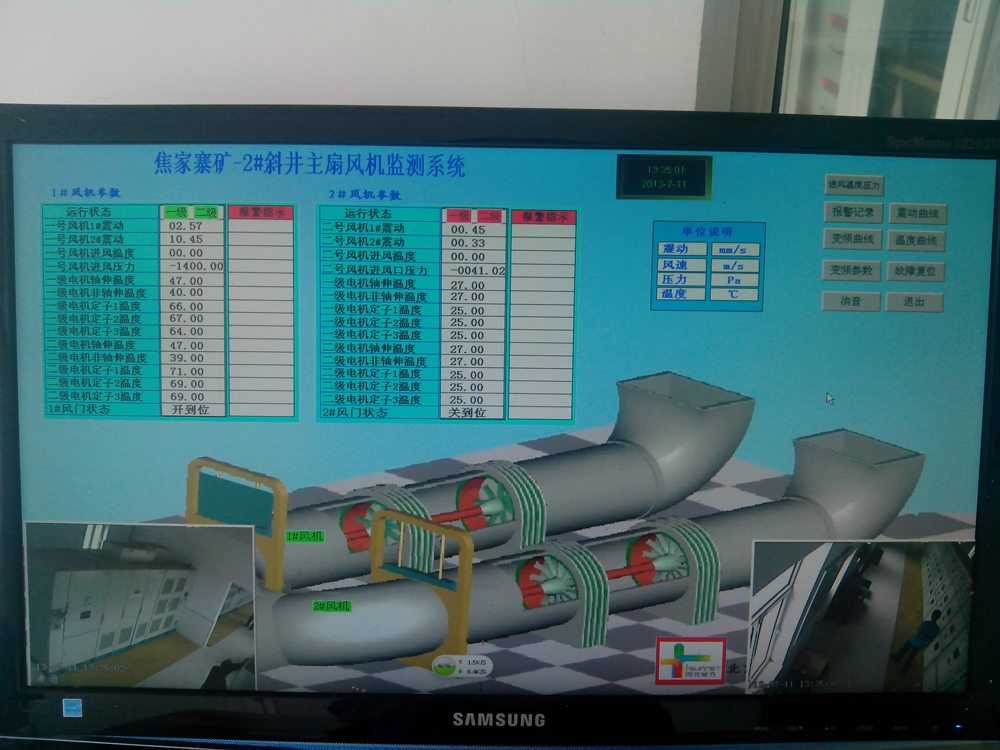

圖3  2#斜井主扇風機監測系統

5  2#斜井主通風機操作規程
5.1運行操作
5.1.1開機前運行檢查
1,、內部檢查：風機內部檢查需經帶班司機同意后，方可進入,。檢查完畢,，全部人員撤出，經核查,，無遺漏人員和物品,，方可關閉檢查門。
2,、電器設備檢查
（1）高壓開關柜各部螺絲接線緊固,，無變色和冒火痕跡,，手車操作靈活，閉鎖動作可靠,，各種保護動作準確無誤,。
（2）變壓器接線緊固，不超溫,。
（3）低壓配電柜操作手柄操作靈活,，接線螺絲完整齊全，無變色及冒火痕跡,，各儀表及指示燈指示準確,。
（4）電氣設備接地正常、可靠,。
（5）變頻器內各部螺絲緊固,、齊全、無變色,。
（6）各繼電器整定值合理,、動作可靠，儀表指示準確,。
（7）溫度巡檢儀及溫度報警裝置性能穩定,、工作可靠。
5.1.2啟動操作（以啟動1#風機為例）
1,、先把1#風機蝶形門打開,，把2#風機蝶形門關閉；
2,、先接通1、2號變頻器的控制電源(合控制柜小型斷路器QF1,合UPS開關),；
3,、將旁路選擇撥到“手動”位置；
4,、變頻運行時,先關閉所有柜門,，置“分?jǐn)唷睓n，合K2,，合K1(隔離開關的操作方法：按住電磁鎖的紅色按鈕,，電磁鎖發出震動聲，指示燈亮,，說明可以操作,，將鎖栓拉出，然后再操作隔離開關),，然后置“工作”檔,，再將對應高壓柜合上(先將斷路器手車搖至工作位置,然后合斷路器,合閘指示燈亮,電壓顯示正常),變頻器柜高壓帶電顯示裝置的三相指示燈亮,，變頻器處于就緒狀態。
5,、根據需要,將變頻柜門選擇開關撥到“本控”或是“遠控”位置,；
⑴本控操作
變頻柜門上的旋鈕撥到“本控”,兩名司機分別站在相對應的一和二變頻器柜前同時撥動一、二變頻器上的旋鈕撥到正轉位置,，一,、二級電機啟動，運行到設定頻率時,，兩級電機的輸出電流在100A以內,，說明1#風機已啟動。
⑵遠控操作
①將變頻柜門上的旋鈕撥到“遠控”,然后司機到電腦上進入操作畫面,點擊上位機控制,再點啟動1#風機的1級,、2級電機,風機啟動,。
②直接到電腦上進入操作畫面,點上位機控制,待操作由本控變?yōu)榧貢r,點擊啟動1#風機的1級、2級電機,風機啟動,。
5.1.3停機步驟
1,、同時將1、2號變頻柜門上的旋鈕撥“停止”位置,，待頻率降為0Hz,；
2、停相對應的高壓開關柜,，分閘指示燈亮,；
3、停UPS,停QF1,。
5.2倒機步驟（以停1#機倒為2#機例）
1,、待1#機停穩后，關閉1#機的蝶閥,，開啟2#機的蝶閥,；
2、啟動2#風機,，步驟和1#風機相同,。
5.3主通風機運轉中的檢查
1、每小時檢查一次風量,、負壓,、電動機電流、電壓,，變頻器的電流,、電壓、頻率及各部溫度等并將檢查結果填入記錄本內,。
2,、每小時巡回檢查一次電氣設備,、風機的振動情況等。
5.4發生下列情況之一時,，主通風機司機應立即進行倒機并報告隊領導和調度室,，要求派人檢查處理。
1,、軸承溫度,，電機溫度出現超溫報警。
2,、變壓器出現超溫等報警,。
3、變頻器報故障,。
4,、任何部位發生異響又無法排除（風機內出現異響或嚴重振動）。
5,、電機電流或電壓超過允許值,。
6、上位機上風量,、負壓等數值有異常變化,。
5.5其他安全注意事項
1、主通風機因事故或其它原因全部停止運轉時,，必須打開防爆門,，實行自然通風；再次啟動風機時必須待風機停穩后,，方可再次啟動,；
2、主通風機運轉中,，嚴禁打開各檢查門,、孔，防止意外事故,；
3、嚴禁高壓電未斷的時候,，切斷變頻器的控制電源,。
6現場應用情況

焦家寨煤礦通風機選用JD-BP37-1000F風光變頻器4套，于2013年7月2日變頻器一次性投運成功,，至今運行正常,。變頻運行后，風門全部打開,，用戶根據所需風量風壓實時調節變頻器頻率,，進而調節通風機運行工況,。不僅完全滿足煤礦生產工藝要求，而且用戶操作非常方便?，F(xiàn)場調試中發現,，1#風機的前后兩級電機采用高壓變頻器分別獨立控制，可以有效避免喘振現象?，F(xiàn)場測試1#風機有關數據如下,。一級電機運行參數，運行頻率：43Hz,，變頻輸入電流：40.3A,，輸入電壓：6.22kV，輸出電壓：5.35kV,，輸出電流：75.3A,；二級電機運行參數，運行頻率：39Hz,，變頻輸入電流：45.3A,，輸入電壓：6.31kV，輸出電壓：4.92kV,，輸出電流：76.5A,。人機界面現場照片如圖4所示。

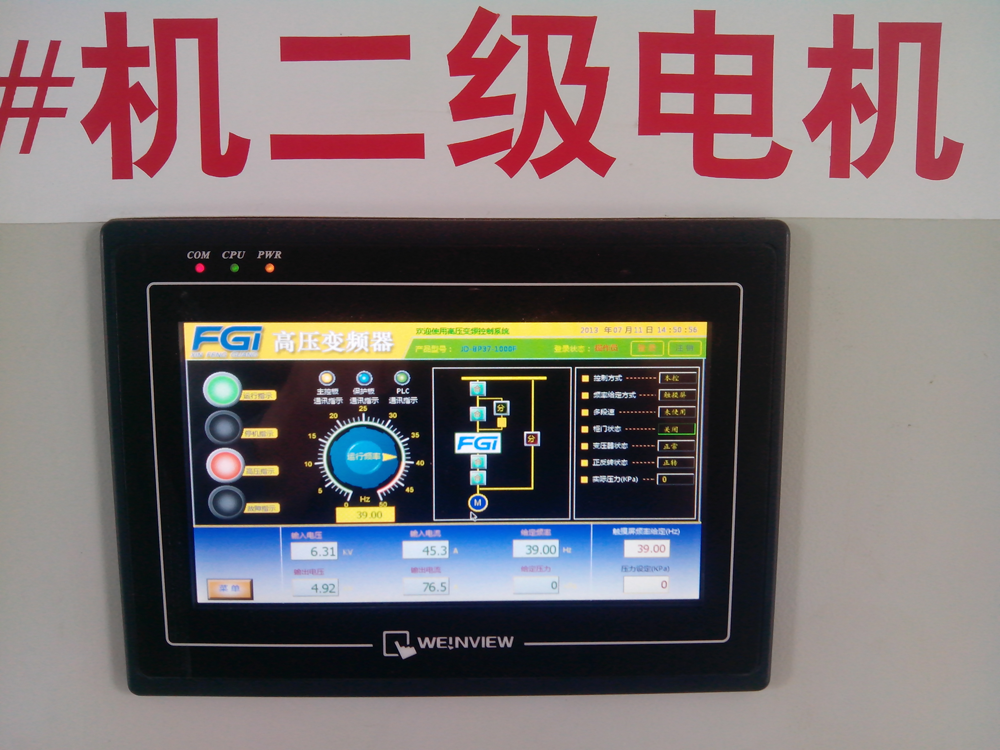

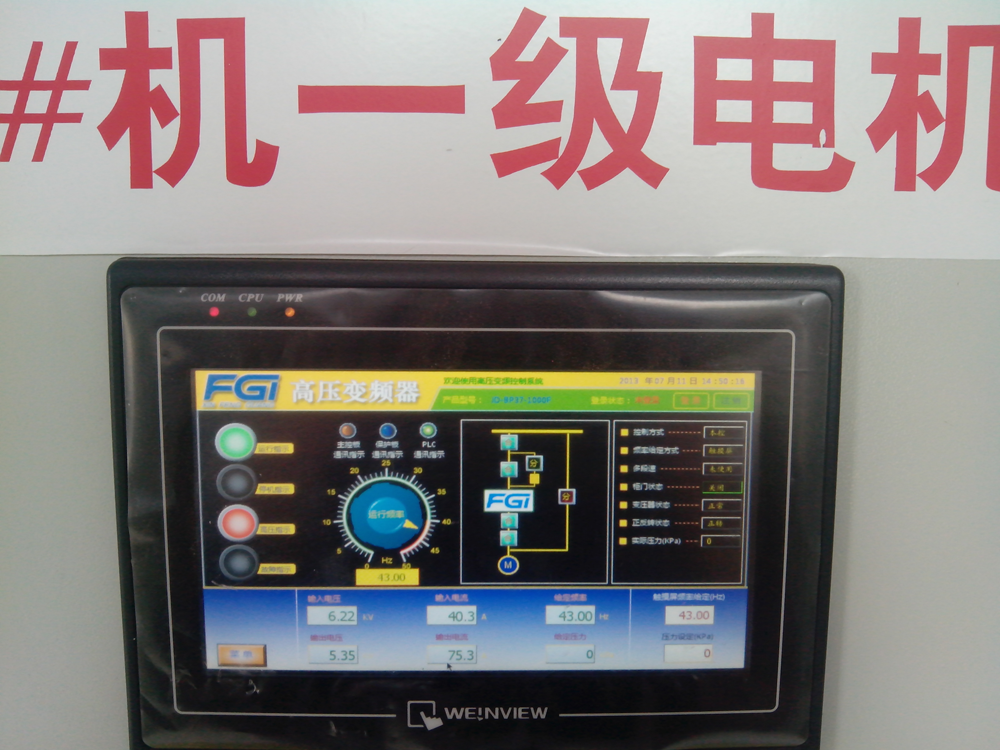

圖4 高壓變頻器人機界面現場照片

概括來說,，通風機采用高壓變頻器有以下效果：
（1）變頻起動對電網沒有任何沖擊,。由于變頻器改造后風機可以實現變頻軟起動，避免了起動電流的沖擊,。
（2）按需調節風量,，避免浪費。進行變頻改造后,，風機的送風量不再需要由風門來調節,，而是由變頻器通過變頻調節風機的轉速來實現，調節范圍可以從0%～100%,；因而可以根據井下生產需要隨意調節風量,，減少了不必要的浪費。經現場測試數據計算,，風機變頻運行時比工頻運行相比,，節電率高達46.4%。
（3）降低風機工作強度,，延長使用壽命,。進行變頻改造后，風機的大部分工作時間都在較低的速度下運行，潤滑條件改善,，因而大大降低了風機工作的機械強度和磨損,，將會大大延長風機的使用壽命。
（4）保證了風機安全運行,，避免了風機前后級電機的喘振現象,。在調試中，發現當前后級電機在40Hz左右運行時,，風機前,、后級電機波動較大，當風機一級電機運行頻率43Hz,，二級電機運行頻率39Hz,，可以滿足礦井通風要求，風機運行平穩,。
（5）監控界面全為純中文操作,，操作簡單，使用方便,。
7結束語
      大同煤礦集團焦家寨礦通風機經過變頻改造之后,不僅達到了良好的節能效果,并且使整套通風系統的穩定性提高了一個大臺階,。隨著國家對節能減排工作的越來越重視，煤礦企業通過各種措施降低生產成本,，其中變頻技術起到了關鍵作用,。
