1,、功率單元柜
主要器件:功率單元(內含HV-IGBT),、電流傳感器、水冷管道
主要功能:通過對HV-IGBT進行控制,,實現變頻調速功能以及單元自動旁路功能,;基于載波移相技術,,功率單元串聯輸出完美的正弦波;管道內置冷卻介質,,在循環泵的驅動下將單元內部熱量運送至散熱器,。

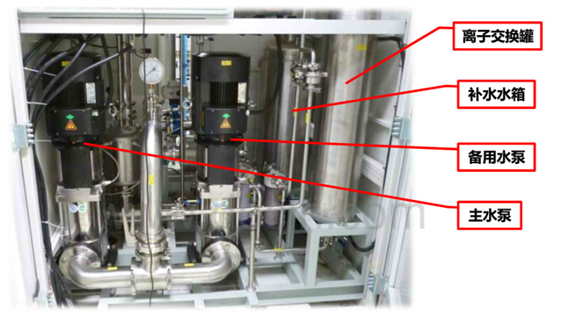

2、水冷柜
主要功能:主循環泵促進冷卻介質在空氣散熱器,、功率器件之間往復循環,,達到散熱效果;循環管路設有高位水箱作為穩壓緩沖裝置,,為系統保持恒壓并能吸收系統中冷卻介質的體積變化,,保證整個系統的正常運行。
主要器件:主循環泵,、過濾器,、循環管路、空氣散熱器

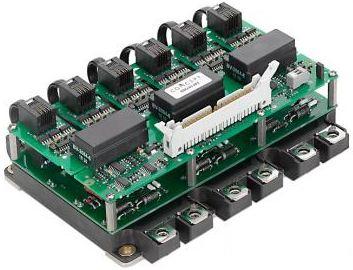

3,、CONCEPT驅動電路和母排設計
可靠性更高,、功率密度更高、電壓尖峰更低
4,、典型負載:
高爐鼓風機,、制氧壓縮機、鍋爐引風機,、燒結主抽風機,、風機、水泵類負載

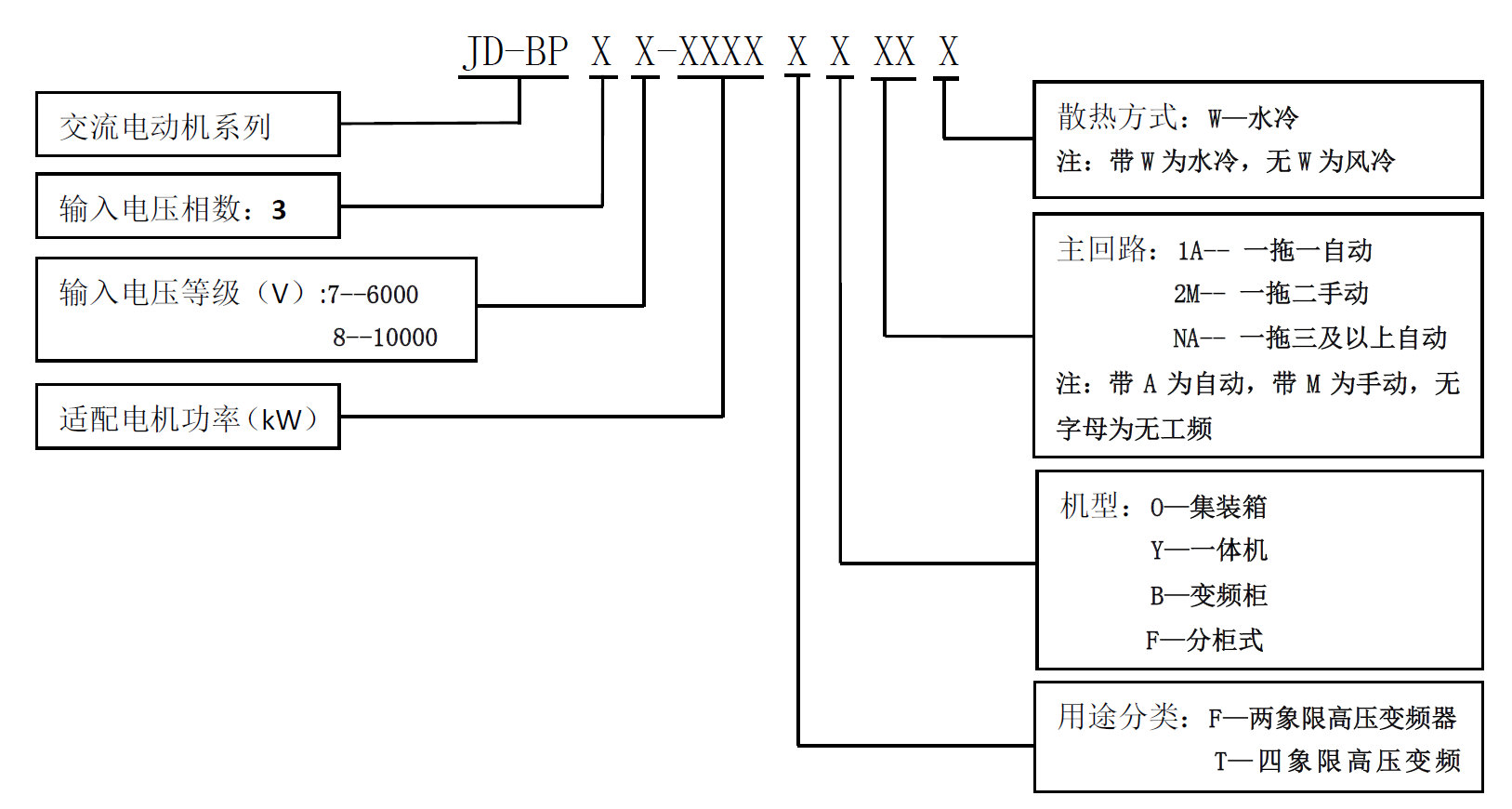

尺寸標注 | 變頻器型號 | 電機功率(kW) | 整機尺寸 寬*深*高(mm3) | 重量 |
| JD-BP37-6000 | 6000 | 10100*1700*2600 | 16767 |
JD-BP37-6500 | 6500 | 10100*1700*2600 | 17167 |
JD-BP37-7000 | 7000 | 10100*1700*2600 | 17667 |
| JD-BP37-8000 | 8000 | 10300*1800*2800 | 21280 |
JD-BP37-8500 | 8500 | 10300*1800*2800 | 20647 |
JD-BP37-9000 | 9000 | 10300*1800*2800 | 21247 |
JD-BP37-9500 | 9500 | 10300*1800*2800 | 22647 |
JD-BP37-10000 | 10000 | 10300*1800*2800 | 23247 |
JD-BP37-10500 | 10500 | 10300*1800*2800 | 23647 |
JD-BP37-11000 | 11000 | 10300*1800*2800 | 24447 |
JD-BP37-11500 | 11500 | 10300*1800*2800 | 26447 |
JD-BP37-F系列(6kV)選型規格與外形尺寸(含切換柜)
以上尺寸僅供參考,,具體請以實物為準,。
尺寸標注 | 變頻器型號 | 電機功率(kW) | 整機尺寸 寬*深*高(mm3) | 重量 |
| JD-BP38-10500 | 10500 | 15400*1700*2600 | 26224 |
JD-BP38-11000 | 11000 | 15400*1700*2600 | 26824 |
JD-BP38-11500 | 11500 | 15400*1700*2600 | 27826 |
| JD-BP38-14000 | 14000 | 15800*1800*2800 | 32104 |
JD-BP38-14500 | 14500 | 15800*1800*2800 | 33104 |
JD-BP38-15000 | 15000 | 15800*1800*2800 | 33104 |
JD-BP38-15500 | 15500 | 15800*1800*2800 | 33704 |
JD-BP38-16000 | 16000 | 15800*1800*2800 | 33704 |
JD-BP38-16500 | 16500 | 15800*1800*2800 | 34704 |
JD-BP38-17000 | 17000 | 15800*1800*2800 | 35704 |
JD-BP38-17500 | 17500 | 15800*1800*2800 | 35704 |
JD-BP38-18000 | 18000 | 15800*1800*2800 | 37304 |
JD-BP38-18500 | 18500 | 15800*1800*2800 | 39104 |
JD-BP38-19000 | 19000 | 15800*1800*2800 | 39104 |
JD-BP38-F系列(10kV)選型規格與外形尺寸(含切換柜)
以上尺寸僅供參考,具體請以實物為準,。
